自動閉環控制高壓液態軟啟動裝置

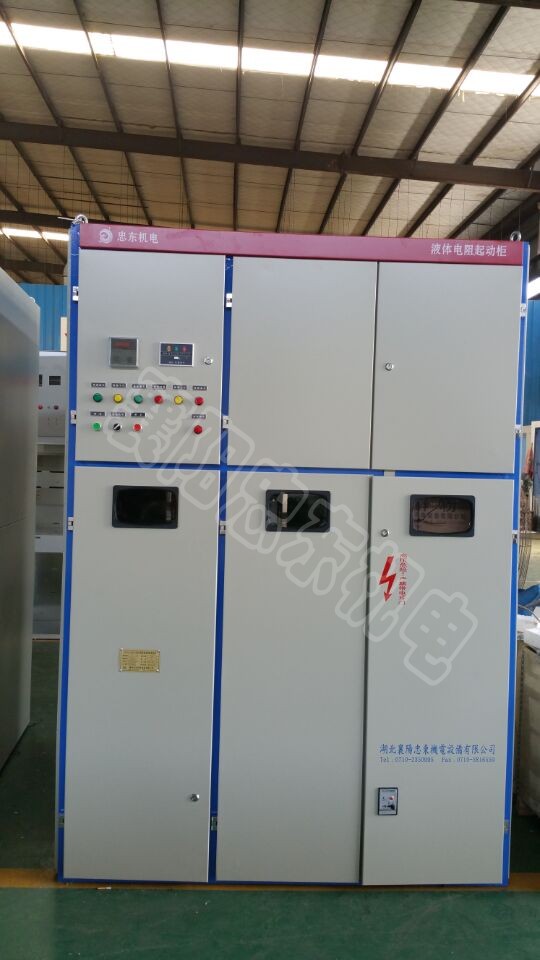

10KV/6KV自動閉環控制高壓液態軟啟動裝置
液態軟啟動裝置由液態電阻箱、真空接觸器、控制裝置等組成，并全部裝入一臺箱型固定式金屬封閉設備柜內。

(1) 自動閉環控制高壓液態軟啟動裝置基本參數
1) 型式                                               箱型固定式
2) 額定電壓                                       12kV
3) 額定頻率                                   50Hz hbzdjd.com
4) 母線系統                                       三相三線銅母線
5) 主母線額定電流                            200A
6) 起動電流                                       1.5~3.5Ie
7) 起動時間                                        10~60s（現場可調）
8) 連續起動次數                               3~4次

本文來自湖北忠東機電

9) 1min工頻耐受電壓（有效值）
相對地 32kV
同相間 18kV
10) 柜上配有高壓帶電顯示器和電磁鎖。
11) 電纜室：
有足夠空間安裝電力電纜空間，接線端至柜底距離大于500mm。
12) 防潮加熱器：
所有柜內均裝設150W加熱器，并接好電源線。
13) 柜體前后方均應裝設有方便觀察運行中設備的觀察窗。
14) 柜內配置AC/DC220V小母線端子，用于柜內設備控制電源、信號電源、測量回路電源以及柜內照明和加熱器等交流設備用電。

本文來自湖北忠東機電

15) 照明小燈：柜內安裝照明小燈，供觀察、檢修用，并接好電源線和在門內設開關。
16) 防護等級： IP20，柜體骨架采用角鋼焊接而成，柜體面板采用優質冷軋鋼板彎制而成。
17) 外形尺寸：1500*1200*2300mm（寬*深*高）。

(2) 自動閉環控制高壓液態軟啟動裝置基本性能要求
1) 液態電阻通過改變動、定極板之間的距離，使阻值無級、平滑減小，電動機端電壓均勻上升、平穩起動；
2) 具備電流自動閉環控制功能，使起動過程最佳化；起動電流可預置，起動電流恒定；
3) 可重復：液態電阻初始阻值可根據環境溫度、上次起動液自動檢測、校正，保證多次起動性能的穩定性和可重復性；
4) 可調整：起動時間、液態電阻阻值等參數可根據工況現場及負載情況調整；
5) 可控制：液態電阻阻值可按最佳電磁轉矩、最小起動電流改變，起動過程完全受控，同時電網起動壓降也得到有效控制；

湖北忠東機電

6) 可預測：可運用專用計算機仿真軟件對電動機起動全過程模擬仿真，達到對電動機起動過程、性能的事先預測與分析；
7) 起動過程平滑，有必要的手段確保起動一次成功并且起動運行切換二次無沖擊，不受電網電壓波動和負載變動影響；
8) 具有液位、液溫檢測，起動超時等多項報警提示；起動完畢后液阻處于零電位狀態，安全可靠；
9) 電動機起動時，起動柜能夠自動投入；起動完畢后，起動柜能夠自動退出。
10) 起動性能參數要求：起動電流控制在1.5～3.51e以?xún)?；起?dòng)時間最大調節范圍：10～60s；允許連續起動3～4次；
11) 保證起動設備的安全可靠性，控制回路采用西門子S7－200系列PLC進行邏輯程序控制，可實現遠程通訊及計算機集中控制，要求帶有RS485通訊接口；
12) 傳動極板采用高純度紫銅制造，并經過特殊工序處理；
13) 液阻箱采用高性能的絕緣材料制成，具有耐高溫、耐高壓、耐腐蝕等特點；本文來自湖北忠東機電

(3) 自動閉環控制高壓液態軟啟動裝置柜體結構要求
1) 賣方生產的箱型固定式金屬封閉設備柜應符合DL/T404標準，柜體骨架由角鋼焊接而成，柜內具有液態軟啟動室、主母線室、儀表室等金屬隔室。
2) 所有設備及其元器件應符合2.1條所列標準，滿足本技術要求，并符合電力部門的有關規定。
3) 柜體的結構
箱型固定式金屬封閉設備柜應具有強制閉鎖功能，主要元件各室應設有獨立的通風通道。
主母線為封閉隔室，母線貫穿隔板通過穿墻套管來完成，可防止事故的擴大，分支母線及主母線采用高強度支持絕緣子支撐。
4) 開關柜除滿足GB/T 763《交流高壓電器在長期工作時的發熱》的溫升要求外，可觸及的外殼及蓋板的溫升不得超過20K。
5) 產品為前后開門，柜后應留有維修通道，進出線方式采用下進下出柜體基礎下設有電纜溝。
6）溫升
主回路在額定電流和額定頻率下的溫升除遵守GB763的規定外，還應滿足：湖北忠東機電設備有限公司
①柜內各組件的溫升值不超過該組件相應標準的規定；
②可觸及的外殼和蓋板、把手的溫升不超過20K；
③溫升試驗的電流有10％的裕度（即1.1In）
7）電氣距離
a. 對地及相間距離
空氣作絕緣介質，柜內各相導體的相間及對地凈距均應符合DL/T404表２值；柜內裸露的高壓帶電部分之間空氣距離，都大于125mm；復合絕緣介質間隙大于80mm。
b. 爬電比距
柜內各組件及其支持絕緣件的外絕緣，爬電比距（mm/kV）：
瓷質大于20，有機大于25。
c. 所有絕緣子和套管等，均選用全工況型產品。
d. 互換性：
相同參數的可動元件在同類型開關柜內應具有完全的互換性，相同參數和結構的其它元器件也均具有互換性。
8）儀表全部應采用刻度清晰，抗震型的，刻度單位應符合中國國家計量法規。
