ZDGR高壓固態軟起動器是由多個晶閘管串并聯而成，通過控制晶閘管的觸發角來控制輸出電壓的大小，滿足電機起動過程中不同的電流及電壓要求。在電機起動過程中，ZDGR高壓固態軟起動器按照預先設定的起動曲線，增加電機的端電壓，使電機平滑加速，從而減少了電機起動時對電網、電機本身及電機負載的電氣及機械沖擊。當電機達到正常轉速后，旁路開關接通，電機起動完畢。此后，ZDGR軟起動器脫開電機運行，用戶可根據需要對軟起動參數進行設置，對電機將不提供**保護或者繼續保護電機。

ZDGR高壓固態軟起動器主要應用于各種大中型高壓電動機的降壓軟起動。

適用范圍：

l  電壓范圍：AC3.0-15KV；

l  功率范圍：200KW-15000KW；

l  頻    率：50Hz/60Hz±2 Hz；

l  電機類型：三相高壓交流電動機。

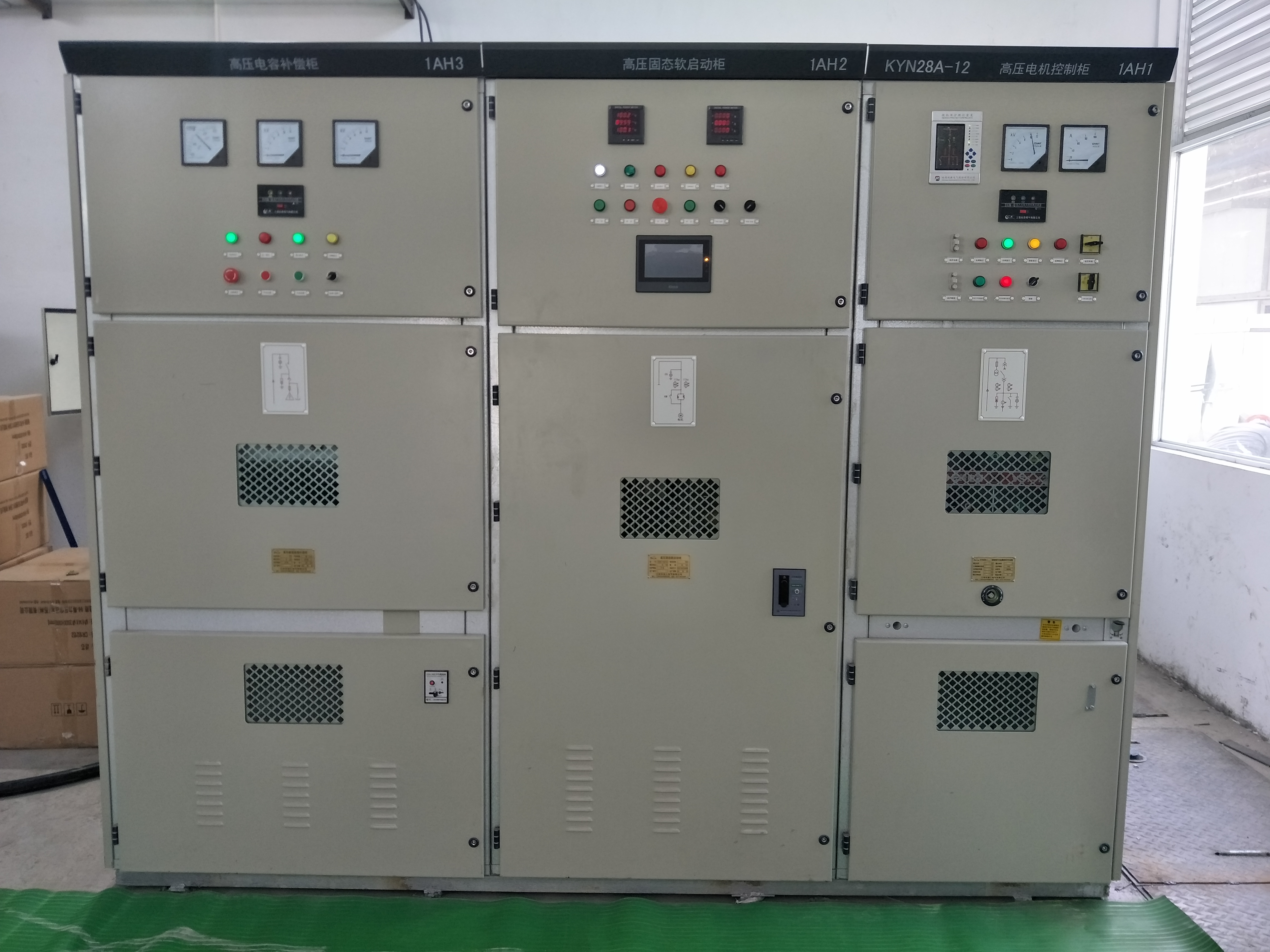

ZDGR高壓固態軟起動器主要包括串聯晶閘管模塊、旁路開關、過壓保護器、電流互感器、電壓互感器、電子控制系統等部件。此裝置內部結構簡單，各部分模塊化，維護簡單方便.

l  主控板：控制器內裝有DSP微處理器和通訊處理器，通過控制程序給出觸發信號和**反饋信號，通過光電信號的轉換，實現高低壓隔離。包括模擬量信號輸入接口和開關量輸入輸出接口。

l  顯示器：采用彩色觸摸屏顯示，觸摸設置，各功能區域分布**，電流、電壓、頻率、狀態等信號直觀簡單，給用戶帶來便利。

l  觸發板：位于低壓部分,通過直流信號控制觸發CT，觸發板遠離高壓部分，對高壓進行有效的隔離，高壓部分的觸發CT控制晶閘管的通斷，這樣既**又可靠。

l  采樣板：位于高壓部分,通過高壓電流、電壓互感器采集電壓、電流、頻率等信號。
