一、高壓開關柜概述及注意事項

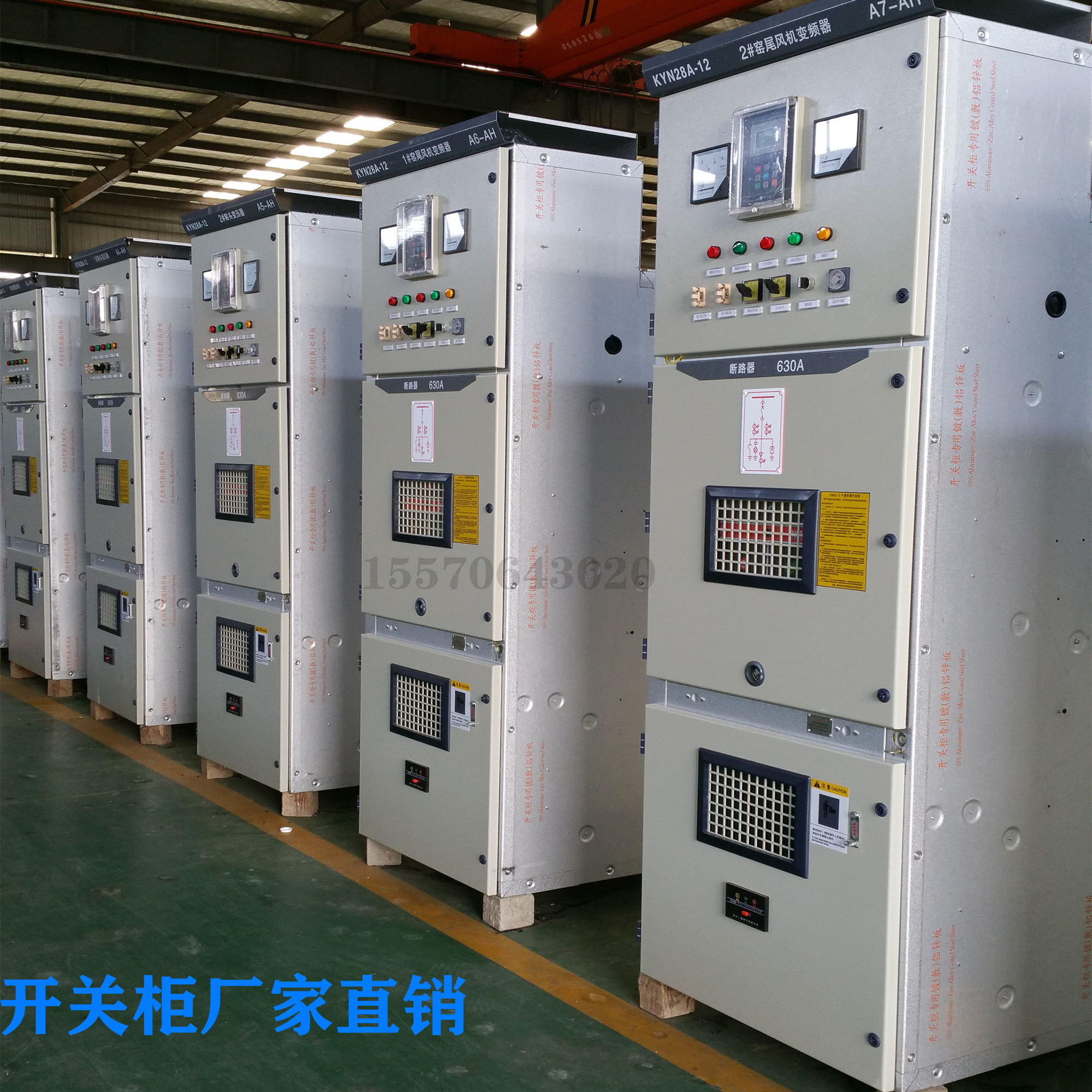

KYN28高壓開關柜是指用于發電、輸電、配電、電能轉換 和消耗中起通斷、控制或保護等作用，電壓等級在12kV,主要 包括高壓斷路器、接地開關、互感器等。高壓金屬封閉開關設 備是由柜體和手車兩大部分構成。

柜體由金屬隔板分隔成四個獨立的隔室：母線室、斷路器 手車室、電纜室和繼電器儀表室。

手車根據用途分為斷路器手車、計量手車、隔離手車等， 同參數規格的手車可以自由互換，手車在柜內有試驗位置和工 作位置，每一位置都分別有到位裝置，以保證聯鎖可靠。

高壓開關柜要滿足“五防”要求，即：①防止誤操作斷路 器；②防止帶負荷拉合隔離開關，即防止帶負荷推拉小車；③ 防止帶電掛接地線，即防止帶電合接地開關；④防止帶接地線 送電，即防止接地開關處于接地位置時送電；⑤防止誤入帶電 間隔。

斷路器手車在試驗或工作位置時，斷路器才能進行合分操 作，且在斷路器合閘后，手車無法移動，防止了帶負荷誤拉、 推斷路器。

當接地開關處于分閘位置時，斷路器手車才能從試驗位置 移至工作位置，僅當斷路器手車處于試驗位置時，接地開關才 能進行合閘操作，實現了防止帶電誤合接地開關及防止接地開 關處于閉合位置時關合斷路器。

接地開關處在分閘位置時，下門及后門都無法打開，防止 了誤入帶電間隔。

斷路器在工作位置時，二次插頭被鎖定不能拔出。為保證 安全及各聯鎖裝置可靠不至損壞，必須按聯鎖防誤操作程序進 行操作。

二、主電源柜送電操作的七個步驟

1.            關閉所有柜門及后封板并鎖好。

2.            推上轉運小車并使其定位，把斷路器手車推入柜內并 使其在試驗位置定位，推斷路器時需把斷路器兩推拉把手往中 間壓，同時用力往前推（往柜內推），斷路器到達試驗位置后， 放開推拉把手，把手應自動復位。手動插上插頭，關上手車室 門并鎖好。

3.            觀察上柜門各儀表、信號指示是否正常。正常時保證 電源燈亮，斷路器分閘指示燈和儲能指示燈亮，如所有指示燈 均不亮，則打開上柜門，確認各母線電源開關是否合上，如己 合上各指示燈仍不亮，則需檢修控制回路。

4.            將斷路器手車搖柄插入搖柄插口并用力壓下，順時針 轉動搖柄，在搖柄明顯受阻并伴有“咔嗒”聲時取下?lián)u柄，此 時手車處于工作位置，插頭被鎖定，斷路器手車主回路接通， 查看相關信號。因主電源與備用電源設置機械連鎖，當主電源 斷路器在工作位置時，備用電源斷路器必須在實驗位置。

5.            觀察帶電顯示器，確定外線電源已送至木柜。帶電顯 示器而板顯示燈亮表示外電源己送至本柜斷路器下觸頭。如帶 電顯示燈不亮，則需先送外電源至木柜。

6.             合轉換開關使斷路器合閘送電，同時儀表門上紅色合 閘指示燈亮，綠色分閘指示燈滅，查看其它相關信號，一切正 常，送電成功。操作分、合轉換開關時，把操作手柄順時針旋 轉至而板指示合位置，松開手后操作手柄應自動復位至預合位 置。

7.             如斷路器合閘后自動分閘或運行中自動分閘，則需判

斷何種故障并排除后才可按以上程序重新送電。當線路故障斷 路器分閘后，會(huì )發聲光報警，即面板紅色故障指示燈亮，同時 信號屏故障鳴響。此時觀察綜合繼保，如保護跳閘燈亮，則故 障為線路過流，在故障檢修時可按信號屏復歸按鈕取消鳴響， 在檢修完畢后，需按綜合繼保而板復歸按鈕手動復位綜合繼 保。

三、主電源柜停電操作的五個步驟

1.             觀察所有柜相關信號，確認所有出線柜斷路器均處于 分閘位置。

2.             分轉換開關使斷路器分閘停電，同時儀表門上紅色合 閘指示燈滅，綠色分閘指示燈亮，查看其它相關信號，一切正 常，停電成功。操作合、分轉換開關時，把操作手柄逆時針旋 轉至面板指示位置，松開手后操作手柄應自動復位至預分位

置。

3.             將斷路器手車搖柄插入搖柄插口并用力壓下，逆時針 轉動搖柄，在搖柄明顯受阻并伴有“咔嗒”聲時取下?lián)u柄，此 時手車處于試驗位置，鎖定解除，打開手車室門，手動脫離插 頭。手車主回路斷開。

4.             觀察帶電顯示器，確認不帶電方可繼續操作。進線柜 下門有電磁鎖強制閉鎖，只有在進線端不帶電時方可解鎖，但 在進線端帶電時也可用鑰匙緊急解鎖。進線斷路器分閘并不代 表進線柜不帶電，如外電源沒停，此時電纜室是帶高壓電的。

5.             打開下門，驗電（必需驗電），放電（必需放電）， 掛接地線（必需掛接地線），維修人員可進入維護、檢修。

四、    備用電源柜操作步驟

備用電源柜操作步驟與主電源柜同理，就是送電操作的七 個步驟和停電操作的五個步驟。

五、    計量柜操作的三個步驟

1.             計量手車為動靜觸頭直接連接，不具有分斷能力及滅 弧能力，絕對不能帶負荷搖進搖出計量手車。

2.             計量手車和進線開關柜斷路器具有電氣及機械連鎖， 在主電源（備用電源）斷路器分閘后才能操作搖進或搖出計量 手車，不可強行操作，以免損壞聯鎖裝置。當帶負荷強行搖出 計量手車時主電源（備用電源）斷路器則自動分閘，以免造成 人身傷亡。

3.          搖進搖出計量手車的方法同斷路器手車。

六、    PT柜操作的三個步驟

1.             首先搖進PT手車。

2.             觀察帶電顯示器，如顯示器燈亮，則10KV高壓已送至 木柜，檢查電壓表是否顯示正常。

3.             搖進搖出PT手車的方法同斷路器手車。

七、    出線柜送電操作的七個步驟

1.             關閉所有柜門及后封板，并鎖好。接地開關處于合位時 方可關柜下門。

2.             將接地開關操作手柄插入中門右下側六角孔內，逆時 針旋轉，使接地開關處于分閘位置，取出操作手柄，操作孔處 聯鎖板自動彈回，遮住操作孔，柜下門閉鎖。

3.             推上轉運小車并使其定位，把斷路器手車推入柜內并 使其在試驗位置定位，推斷路器時需把斷路器兩推拉把手往中 間壓，同時用力往前推（往柜內推），斷路器到達試驗位置后，放 開推拉把手，把手應自動復位。手動插上插頭，關上手車室門 并鎖好。

4.             觀察上柜門各儀表、號指示是否正常。正常時綜合繼 電保護電源燈亮，斷路器分閘指示燈和儲能指示燈亮，接地分 閘指示燈亮，如所有指示燈均不亮，則打開上柜門，確認各母 線電源開關是否合上，如己合上各指示燈仍不亮，則需檢修控

制回路。

5.             將斷路器手車搖柄插入搖柄插口并用力壓下，順時針 轉動搖柄，約20圈，在搖柄明顯受阻并伴有“咔嗒”聲時取 下?lián)u柄，此時手車處于工作位置，插頭被鎖定，斷路器手車主 回路接通，查看相關信號。

6.             操作儀表門上合、分轉換開關使斷路器合閘送電，同

時儀表門上紅色合閘指示燈亮，綠色分閘指示燈滅，查看帶電 顯示及其它相關信號，一切正常，送電成功。操作合、分轉換 開關時，把操作手柄順時針旋轉至面板指示合位置，松開手后 操作手柄應自動復位至預合位置。如不能正常合閘時，檢查變 壓器門是否關閉。

7.             如斷路器合閘后自動分閘或運行中自動分閘，則需判 斷何種故障并排除后才可按以上程序重新送電。當線路故障斷 路器分閘后，會(huì )發聲光報警，同時故障音響鳴響。此時觀察綜 合繼保，如保護跳閘燈亮，則故障為線路過流，在檢修完畢 后，需按綜合繼保面板復歸按鈕手動復位綜合繼保。

八、出線柜停電操作的六個步驟

1.         操作儀表門上合、分轉換開關使斷路器分閘停電，同

時儀表門上紅色合閘指示燈滅，綠色分閘指示燈亮，查看其它 相關信號，一切正常，停電成功。操作合、分轉換開關時，把 操作手柄逆時針旋轉至面板指示分位置，松開手后操作手柄應 自動復位至預分位置。

2.            將斷路器手車搖柄插入搖柄插口并用力壓下，逆時針 轉動搖柄，在搖柄明顯受阻并伴有“咔嗒”聲時取下?lián)u柄，此 時手車處于試驗位置，插頭鎖定解除，打開手車室門，手動脫 離插頭。手車主回路斷開。

3.            推上轉運小車并使其鎖定，拉岀斷路器手車至轉運小 車，移開轉運小車。拉斷路器時需把斷路器兩推拉把手往中間 壓，同時用力往柜外拉，斷路器拉到轉運小車并到位后，放開推 拉把手，把手應自動復位。

4.             觀察帶電顯示器，確認不帶電方可繼續操作。

5.            將接地開關操作手柄插入中門右下側六角孔內，順時 針旋轉，使接地開關處于合閘位置，確認接地開關已處于合閘 后，打開柜下門，維修人員可進入維護、檢修。

6.             接地開關和斷路器及柜門均有聯鎖，只有在斷路器處

于試驗位置或抽出柜外才可以合接地開關，也只有在接地開關 分閘后才可把斷路器由試驗位置搖至工作位置，不可強行操 作。接地開關與柜下門聯鎖可緊急解鎖，只有在確認必要時才 可緊急解鎖，否則有觸電危險。

九、電氣與機械連鎖

1.          主電源與備用電源：

主電源（備用電源）斷路器設有電氣與機械連鎖，兩斷路 器不能同時合閘，當主電源斷路器在工作位置時，備用電源只 能在實驗位置且不能合閘。反之同理。

2.             主電源（備用電源）斷路器與計量手車：

只有計量手車在工作位置是，主電源（備用電源）斷路器 才能合閘，斷路器合閘以后，不允許帶負荷搖岀計量手車，當 誤操作計量手車，斷路器會(huì )立刻跳閘，且信號屏報警。

3.              岀線柜與變壓器：

出線柜與變壓器設有電氣連鎖，當變壓器門在全部關閉的 情況下，出線柜才能夠合閘，如有其中一門未關，或全部未 關，則出線柜不能合閘。

4.              岀線柜斷路器與接地開關：

當出線柜處于合閘位置時，因與接地開關設有機械連鎖， 故接地刀不能合上，只有在斷路器處于分閘狀態下，且處在試 驗位置時，接地開關才能合上。
